【准信企业说消防】教你快速识读配电箱系统图

发布日期:2020/5/11    浏览:94次    来源:Reliance

配电箱确实有很多字母,要熟悉这些字母的基本含义,才能更准确地知道配电箱系统图的意思。网上查了一些资料,发现配电箱中的字母实在是太多了,先简单说几个需要基本认识的字母:GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱;这些都是最基本的配电箱字母含义。

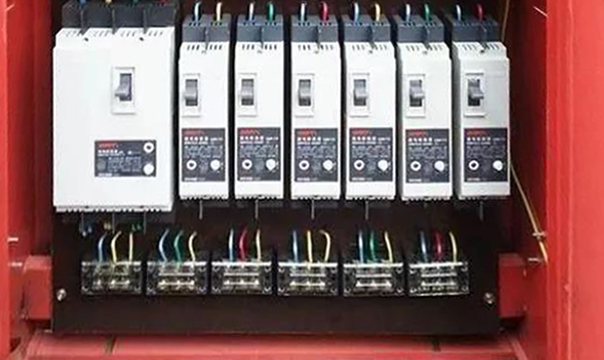

配电箱主要是按电气接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的金属箱中,然后构成一个低压配电的装置。其实它的用途就是,当电路发生故障的时候能够更有利于检修。并且能够方便控制整体的电源,比如说整体停电或者整体送电,所以认识配电箱中的字母也是非常重要的。

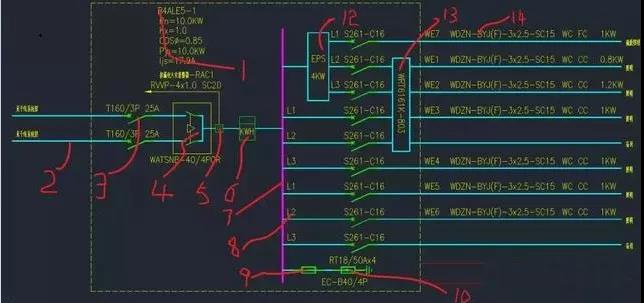

下面我们一起看看一张比较规范全面的配电箱系统图,图中各线路和图元做了标注,我们一个一个来说明。
① 是本配电箱的电气参数说明,相当于电气铭牌。

B4ALE5-1:本配电箱的编号。其中B4指代地下4层;ALE指代应急照明配电箱;5-1,5指代本系列配电箱的编号,是第五组,1则代表其是本组配电箱的第一台。Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流,它们的关系式如下:

Pj=Kx*Pe.

lj=Pj/(1.732*Ue*cosφ),ue=380V为额定电压



② 是配电箱进线,从图中可以看出本配电箱是双路进线,一路常用电源一路备用电源。

③ T160/3P 25A,是本配电箱的进线断路器,从型号上看是施耐德T160系列的微型断路器,3P表示三极,额定分断电流25A。

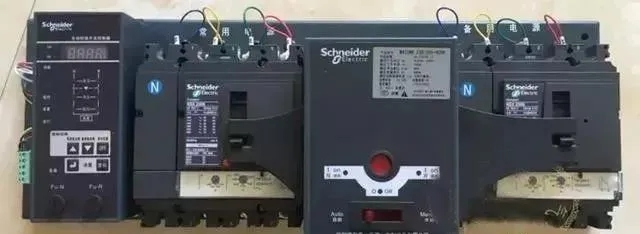

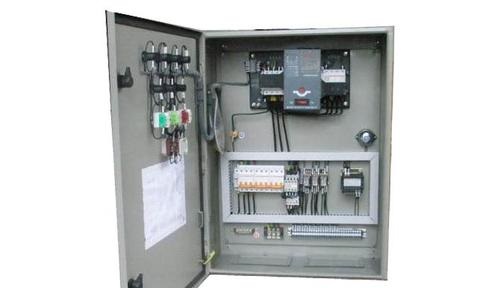

④ 是双电源切换器。当常用电源突然故障或停电时,通过双电源切换开关,自动投入到备用电源上。

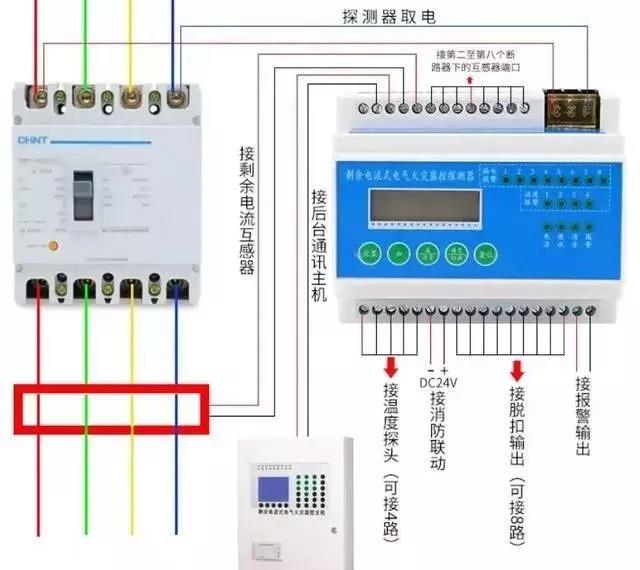

⑤ 配电箱接入漏电火灾报警器的信号线,一根RVVP-4*1.0的电缆,穿20的管子,具体接线可以参考下图:

⑤ 配电箱接入漏电火灾报警器的信号线,一根RVVP-4*1.0的电缆,穿20的管子,具体接线可以参考下图:

⑥电度表。

⑦ 出线回路的母线。有些大型配电箱会做母线排,小一点的则未必。
⑧ 出线回路,可以看到本配电箱出线都是单相的,L2指B相回路。
⑨ 熔断器,熔断器是用于避雷器的保护。

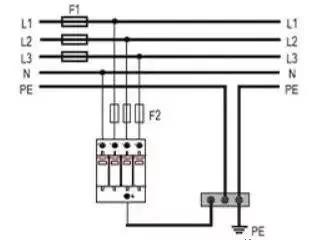

⑩ 避雷器,用于配电箱避雷,接线如图(本图熔断器的位置是下面那组,上面那组忽略吧,就当他们是断路器):

⑪ 消防信号引自模块,说的就是接入漏电火灾报警器的信号线;控制信号引自消控室,说的就是电表和智能照明开关量控制模块的通讯信号,这哥俩的通信电缆应该先上数据采集器和通讯网关。

⑫ 一路出线接入4Kw的EPS,EPS是应急电源,全称EmergencyPowerSupply(紧急电力供给),EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标,提供一种符合消防规范的具有独立回路的应急供电系统,该系统能够在应急状态下提供紧急供电,用来解决照明用电或只有一路市电缺少第二路电源,或代替发电机组构成第二电源,或做为需要第三电源的场合使用。
EPS和UPS在用途和功能上有相似的地方,也有不同的地方,具体差异请自行百度。
⑬ 是智能照明系统的开关模块,本图中框起来四路,说明这四个照明回路是接受智能照明系统控制的。

⑭  出线电缆型号,WDZN指代无卤低烟阻燃耐火,BJV(F)指代护套交联聚烯烃护套隔氧,3*2.5是3芯2.5平方的线芯,SC15是穿15的管子敷设,WC是暗敷设在墙内,FC是暗敷设在地板或地面下,表述的是线路走线方式。



电气常见的敷设方式的缩写
AB-沿或跨梁(屋架)敷设 。
BC-暗敷设在梁内 。
AC-沿或跨柱敷设 。
CLC-暗敷设在柱内 。
WS-沿墙面敷设 。
WC-暗敷设在墙内 。
CE-沿天棚或顶板面敷设 。
CC-暗敷设在屋面或顶板内 。
SCE-吊顶内敷设 。
FC-地板或地面下敷设 。
SC-穿焊接钢管敷设 。
MT-穿电线管敷设 。
PC-穿硬塑料管敷设。
FPC-穿阻燃半硬聚氯乙烯管敷设 。
CT-电缆桥架敷设 。
MR-金属线槽敷设 。
M-用钢索敷设。
KPC-穿聚氯乙烯塑料波纹电线管敷设 。
CP-穿金属软管敷设。
DB-直接埋设 。
TC-电缆沟敷设 。
CE-混凝土排管敷设。
脱扣方式:MA-磁脱扣 TM-热磁脱扣 MIC-电子脱扣 。

分断能力:分断能力分5个等级:F:36KA N:50KA H:70KA S:100KA L:150KA。
