 1  施工场地管理的应用

 关键词：绿色施工、CI形象、总平图、样板策划

 BIM技术能够将施工场内的平面元素立体直观化，帮助我们更直观地进行各阶段场地的布置策划，综合考虑各阶段的场地转换，并结合绿色施工中节地的理念优化场地，避免重复布置。

BIM技术在各个阶段的场地管理

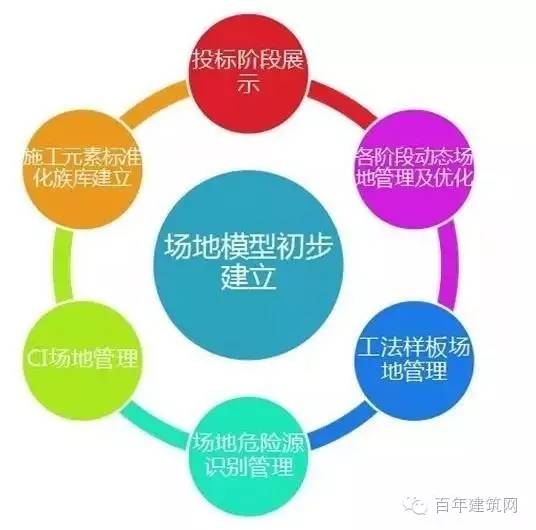

1、场地模型初步建立

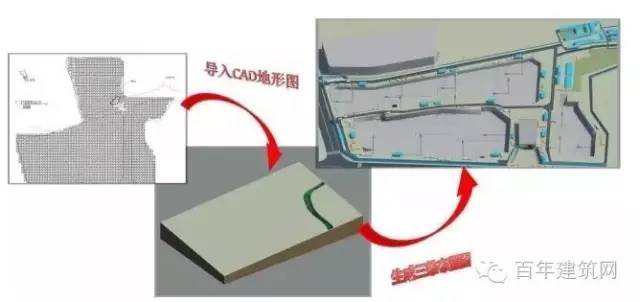

根据标高方格网导入地形，提前策划整个现场的道路标高系统、排水系统、塔吊、施工升降机等其他临建设施的布置位置。

2、企业标准族库的建立

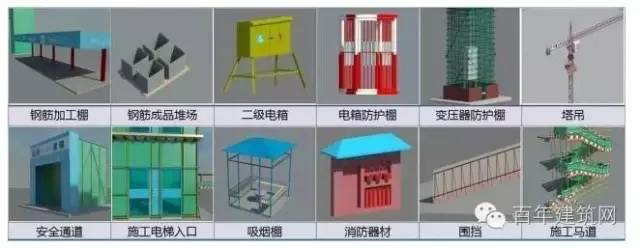

场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提高场地布置效率，也能在前期临建施工时更直观地指导现场施工。

3、施工总平面图布置

相对比二维平面施工布置图，三维施工布置图更直观，更符合施工真实情况。

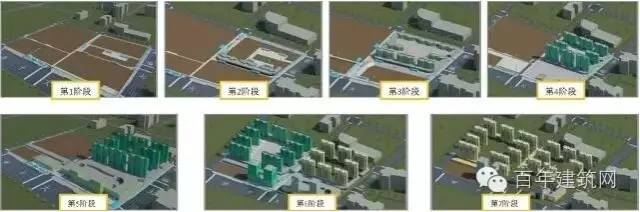

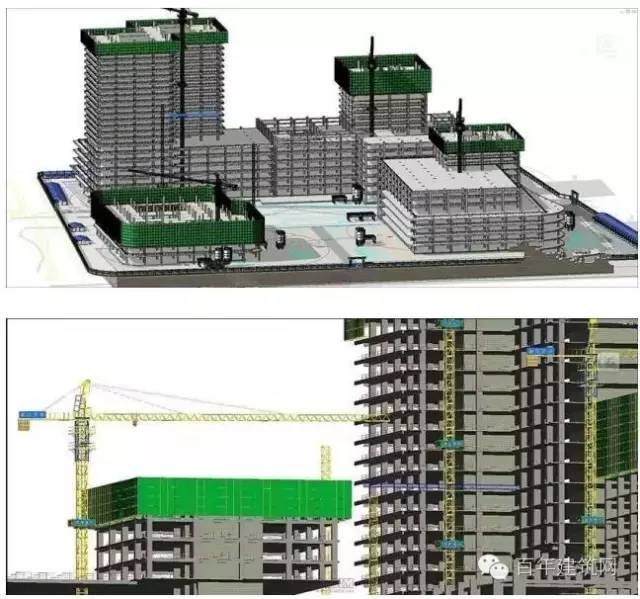

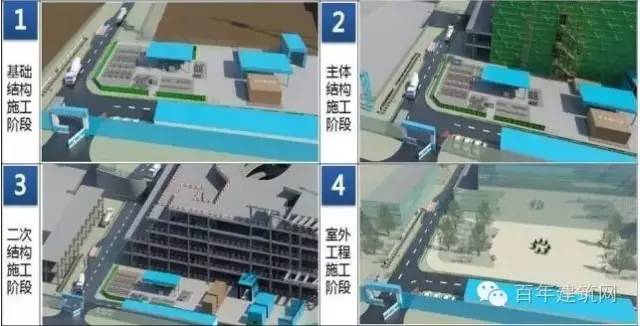

4、施工阶段场地动态管理

在绿色施工中分施工阶段对场内布置进行提前策划和转换预演，找出最优布置方案，提高场地使用效率，减少二次布置所产生的费用。同时可以利用软件统计功能将临建工程量自动生成，减少算量工作。

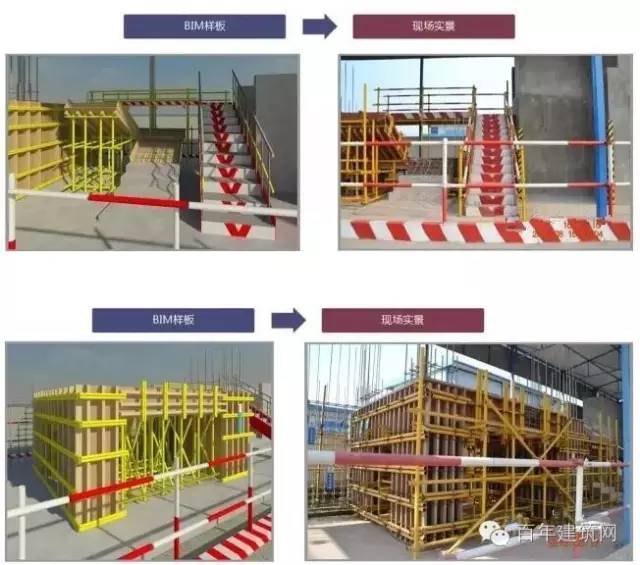

5、工法样板场地管理

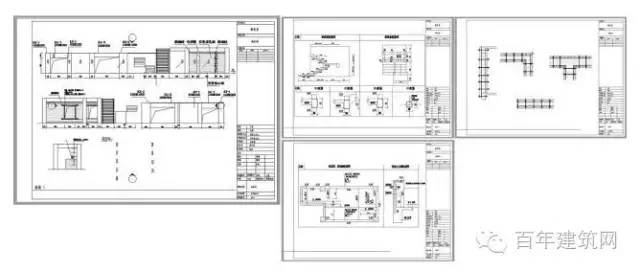

样板可以出施工图指导施工。

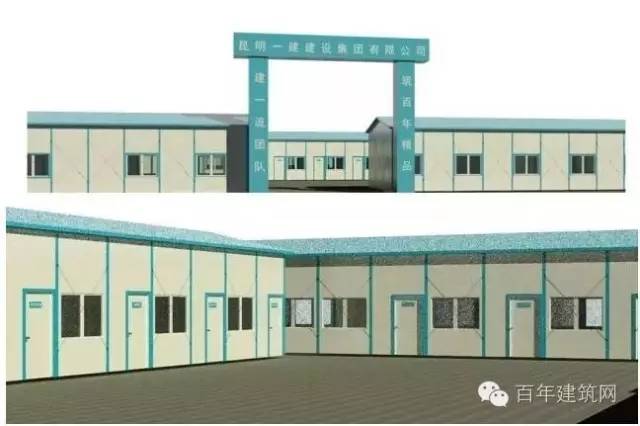

6、CI形象管理

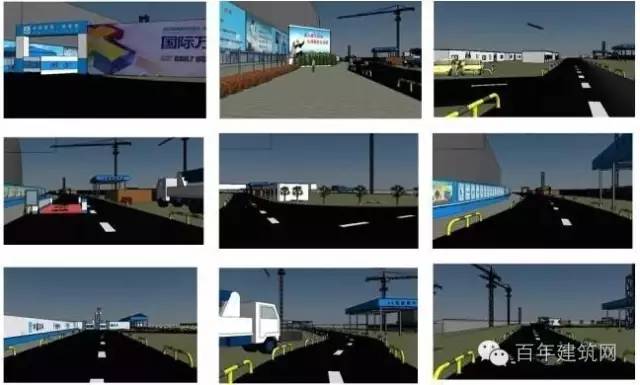

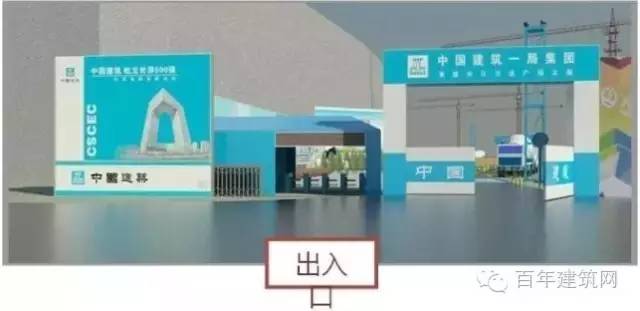

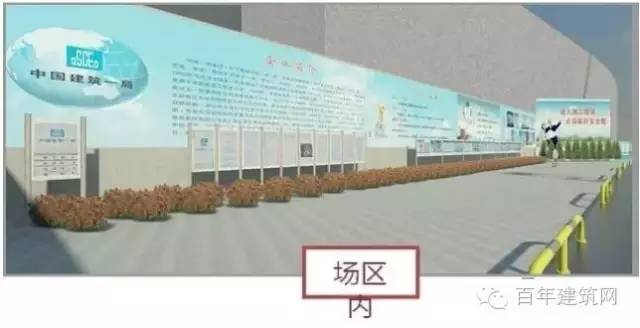

将平面抽象的平面图转化为立体直观的实景模拟图，大大提高了CI形象设计的效率，并使现场和策划能够高度统一。

直观模拟场区内实景，提前设计车行线路、人行线路、小业主参观线路和领导参观线路。

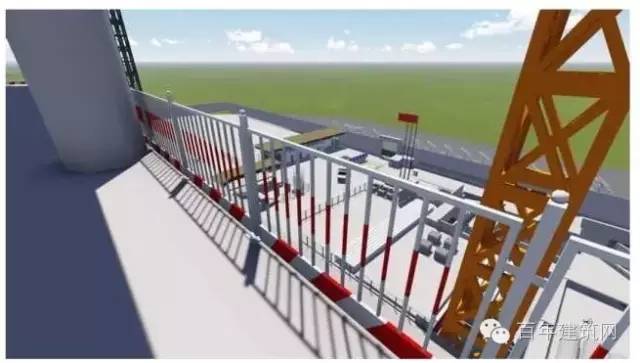

7、施工现场危险源辨识

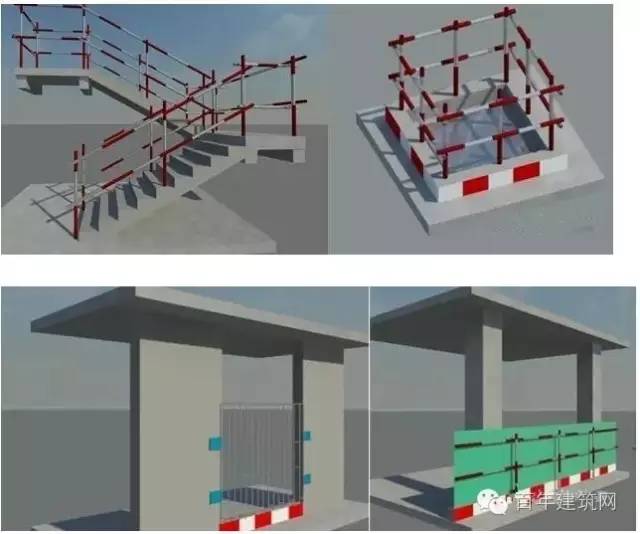

安全总监、安全管理人员通过BIM模型预先识别洞口，将更多的时间用于安全风险的评估与措施的制定，提前在模型中进行安全防护，将防护栏布置完善。

 2  施工方案模拟的应用

关键词：三维可视化建造、施工模拟动画

BIM技术能够将施工方案进行模拟对比，为选取符合实际情况的施工方案提供决策依据。

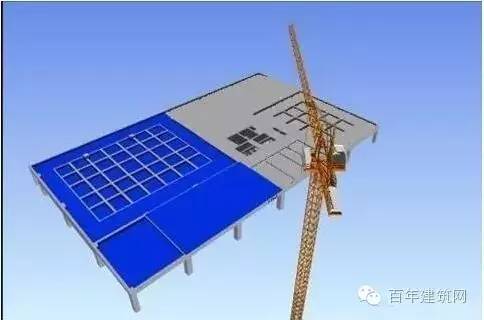

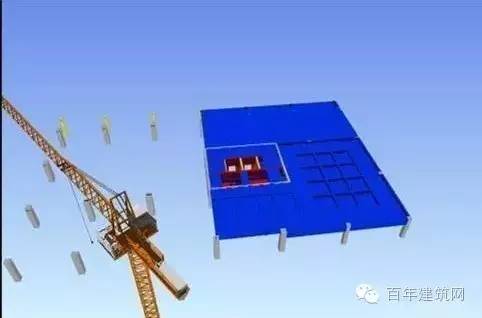

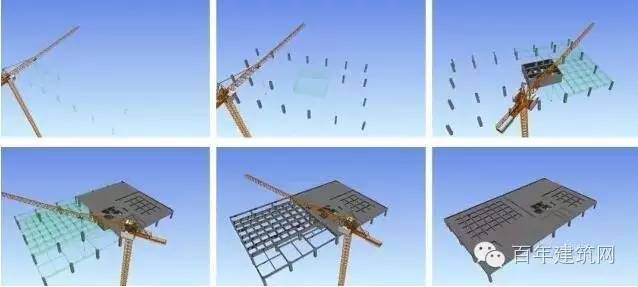

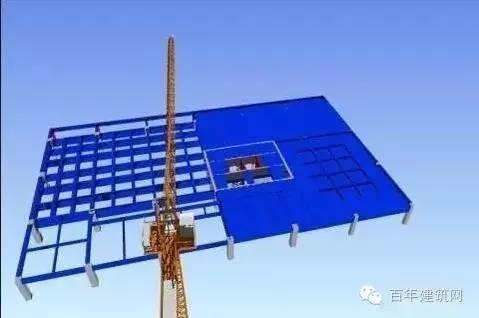

1、4D施工模拟

2、技术交底

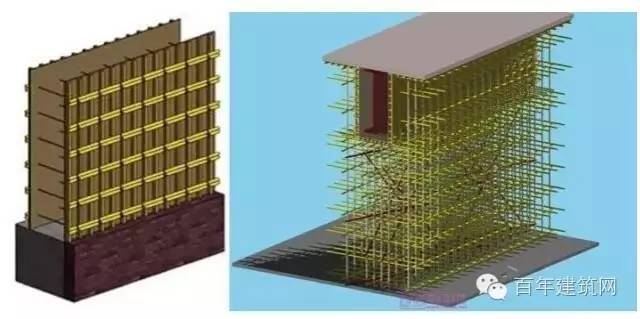

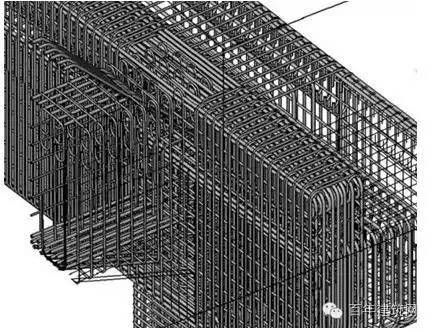

模架技术交底、钢筋平法技术交底历来是技术交底的难点，由于体系复杂难以用口头叙述和二维平面的形式向工人阐述该分部工程的技术控制要点、难点。

BIM技术不仅能直观地看到三维模型，还能精确地统计出像脚手架、模板、钢筋等复杂分部工程的工程量，为成本控制、进度控制、质量控制提供可靠依据。

 3  施工图审查的应用

关键词：碰撞检查

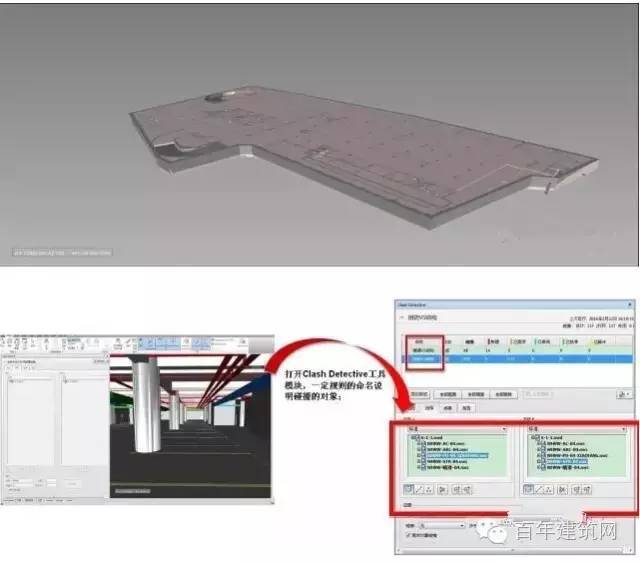

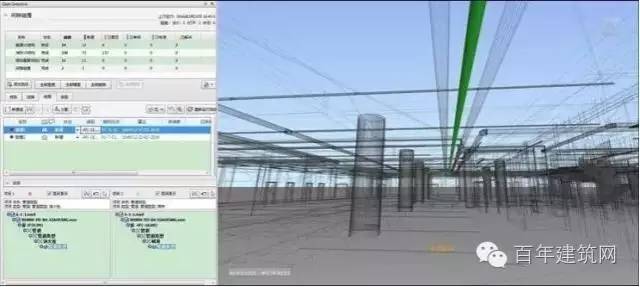

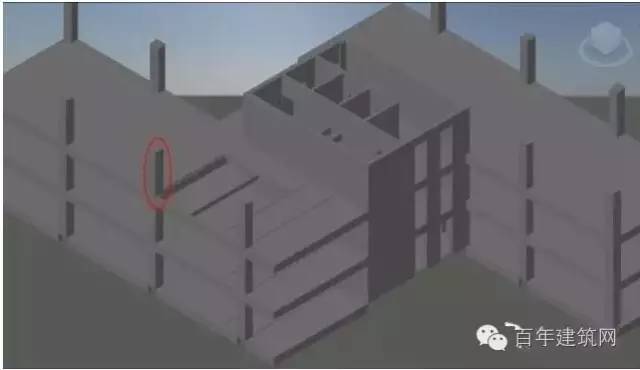

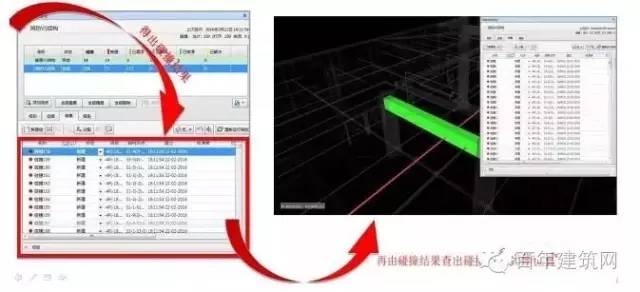

碰撞检查是BIM非常实用的功能，本次讲解将以用Navisworks的Clash Detective工具模块在一个真实的项目中碰撞检查在施工图审查中的作用。

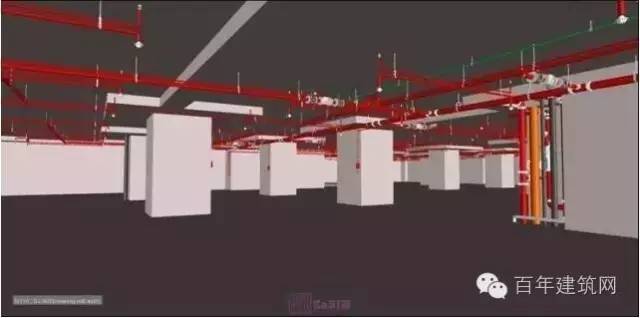

1、碰撞检查

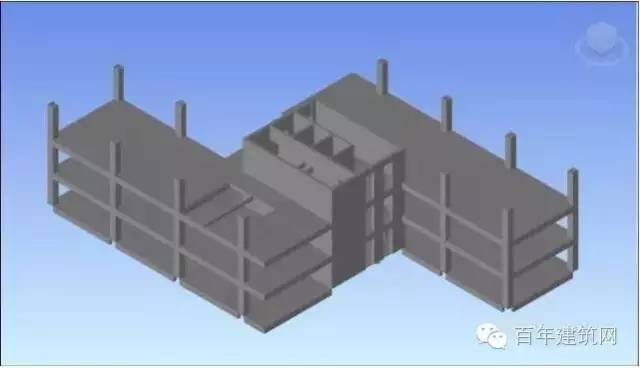

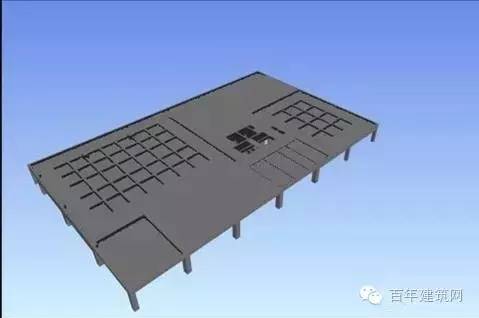

该项目为一个地下一层的地下室车库的BIM模型，在利用核心建模软件Revit建模的时候遵循了一定的建模规则，分为建筑Architecture、结构Structure、（消防、暖通）设备MEP几个专业；在Navisworks平台中进行了合并。

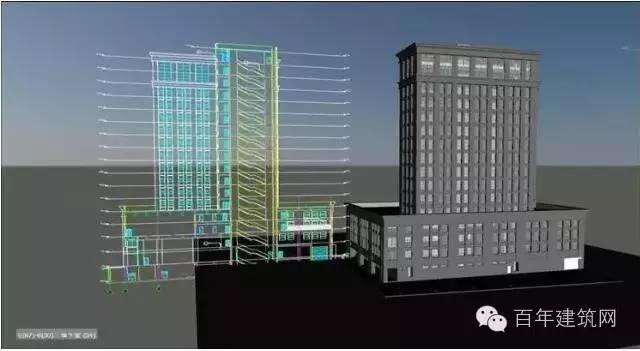

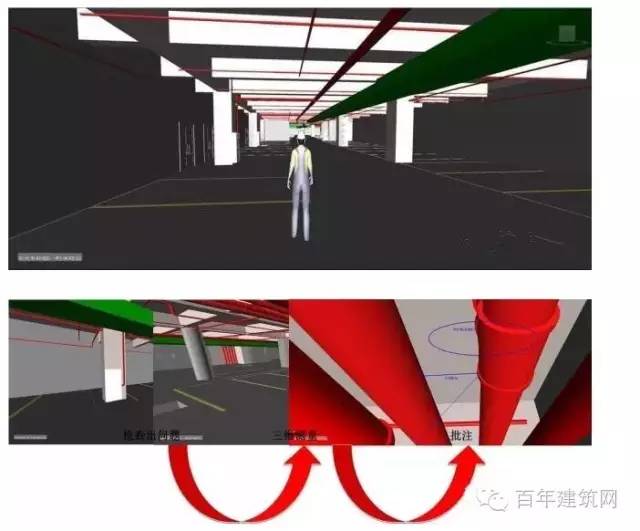

2、三维审图

 4  深化设计的应用

关键词：钢结构、幕墙、砖砌体、管线综合布局

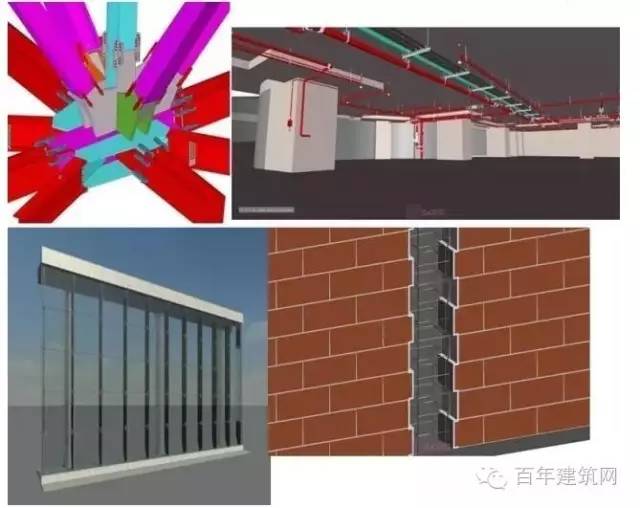

深化设计是利用BIM三维可视化功能，对复杂的技术节点利用科学的手段进行深化，使得整个技术节点具备可操作、可协调、可沟通。

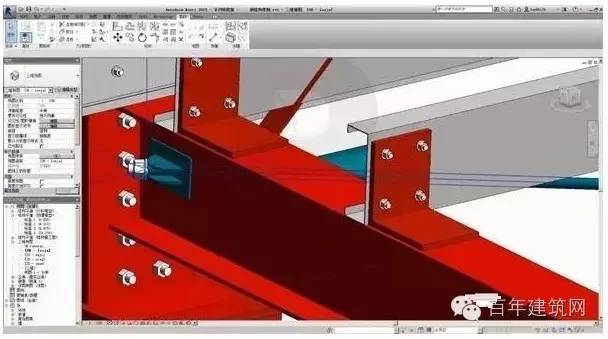

1、钢结构深化设计

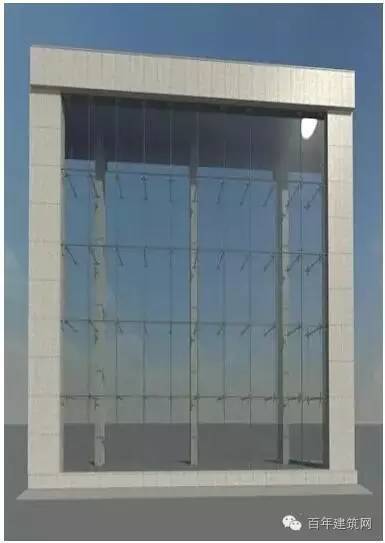

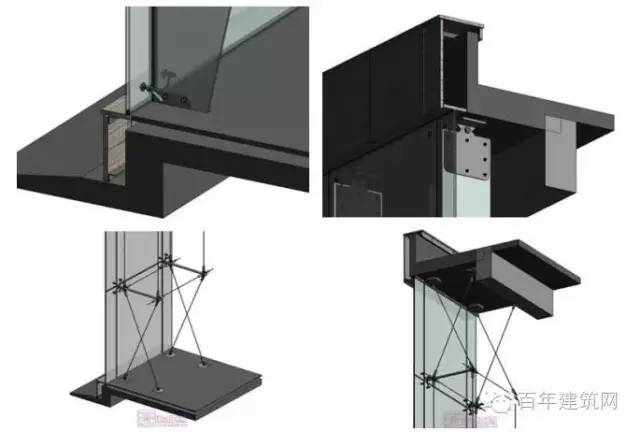

2、幕墙深化设计

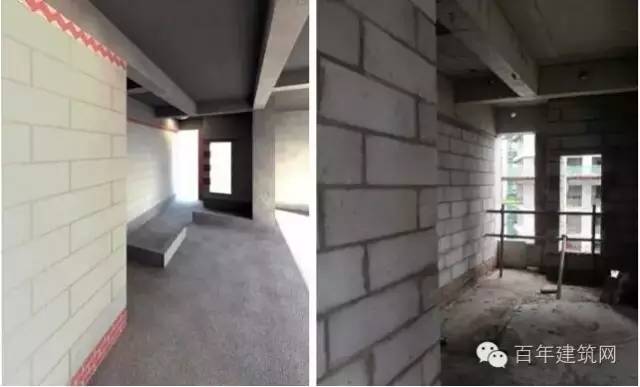

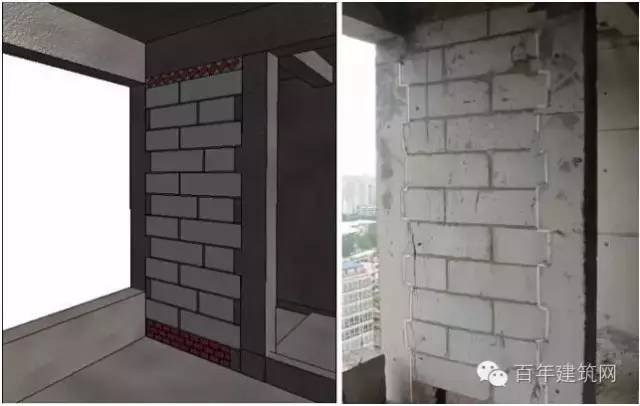

3、砖砌体深设计

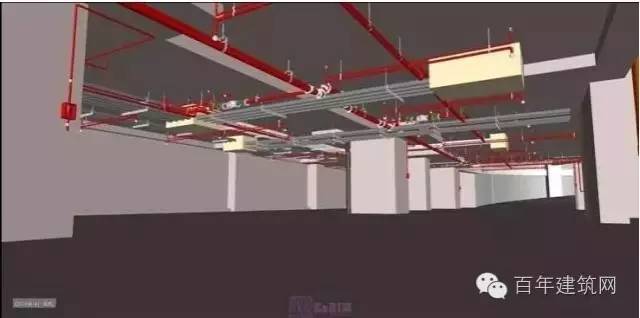

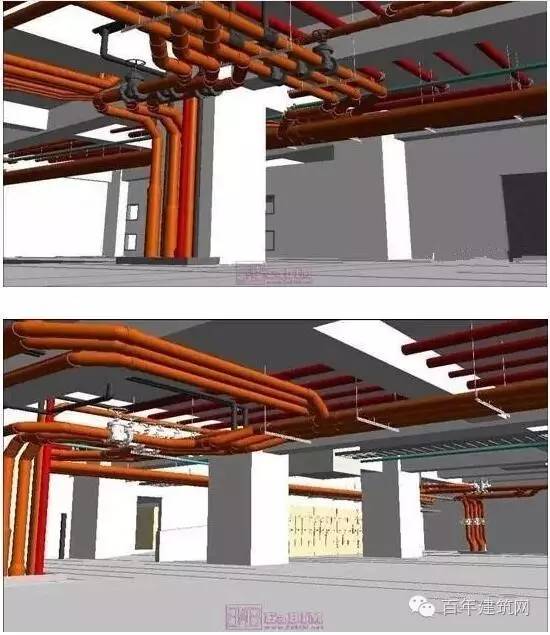

4、管线综合布局深化设计

 5  进度管理的应用

关键词：Project、TimeLiner

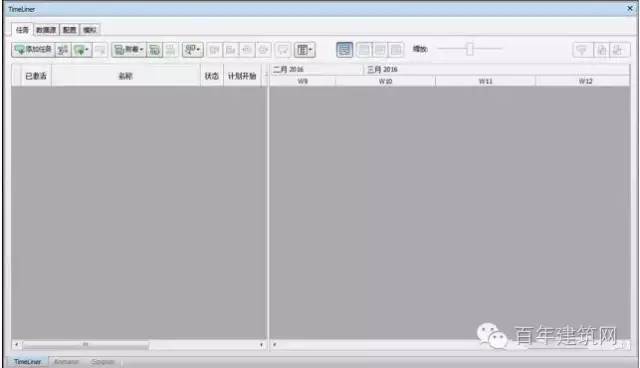

TimeLiner工具模块是Navisworks根据施工进度安排为场景中每一个选择集中的图元定义施工时间和日期以及任务类型等信息，而生成具有施工顺序信息的4D信息模型。

TimeLiner模块是Naviswroks进行进度管理重要模块，不仅可以模拟工程的计划进度还可对计划进度与实际进度进行对比，使得进度管理SO Easy！！！

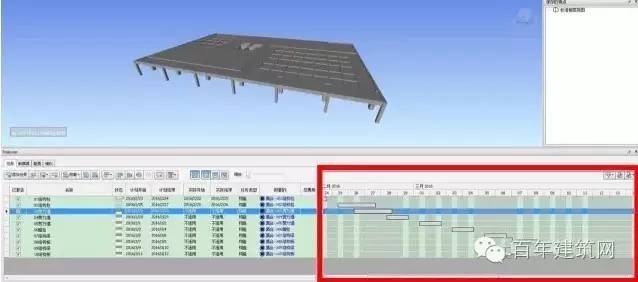

在输入时间参数后，自动生成甘特图

 6  成本管理应用

关键词：工程量、造价、财务

提到成本管理就会想到广联达整体解决方案中的图形算量、钢筋抽样、GBQ等专业产品；在财务管理中用友、金蝶、管家婆等财务产品目前还没有与BIM技术进行融合，但是根据BIM4.0的概念设想实现大融合是大势所趋。

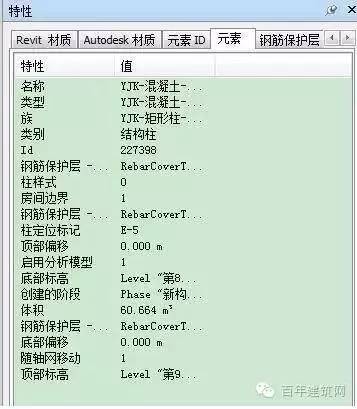

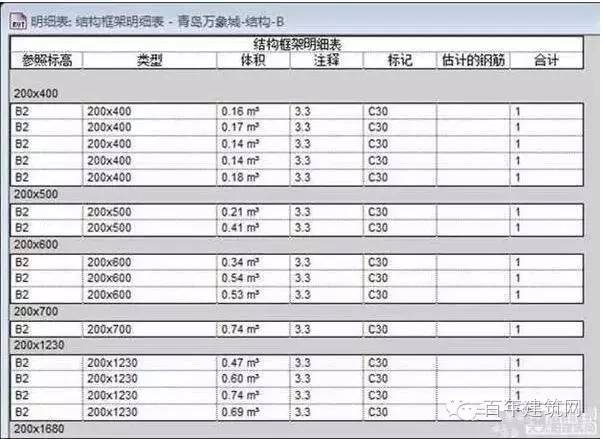

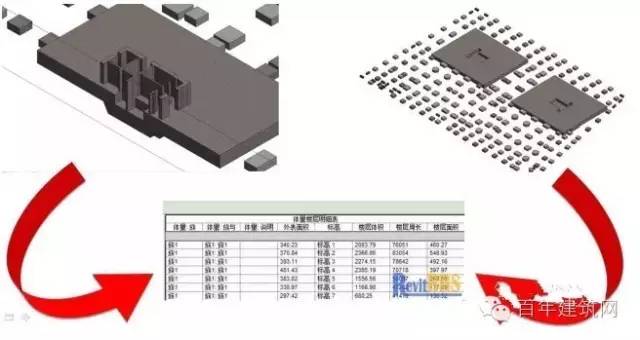

值得注意的是像Revit、Navisworks这样的BIM软件虽然可以进行工程量的计算，但是却不具备公允性；因为造价软件需要经过建设行政主管部门标准定额司专家论证并取得认证证书；而且在国内由于标准和规范的不同与欧美的软件产品存在矛盾，这点在钢筋平法中尤为突出。

 7  质量管理应用

关键词：连接

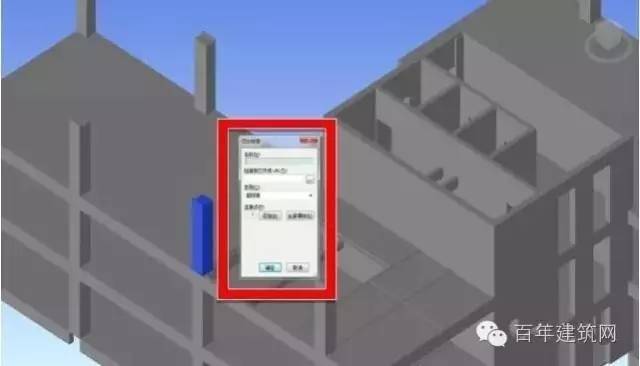

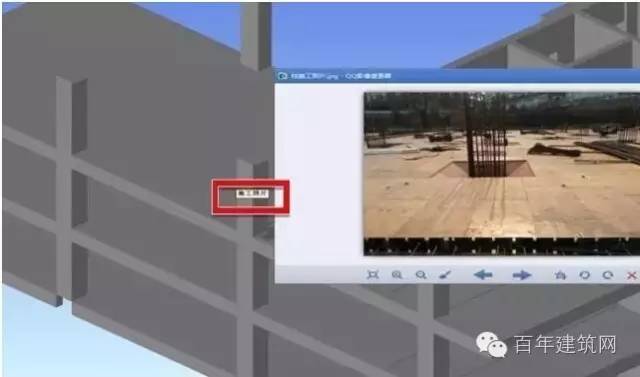

BIM实现质量管理主要通过连接的方式，可以以照片、合同文本、网页等多种形式整合到Navisworks平台中。
